비굴착전체보수 BPL공법 HOME > 사업소개 > BPL공법

지정번호 : 환경신기술 제 399호

기술명: Bidirectional Pressurizing Lining(양방향성 가압 라이닝공법)
공기압 및 증기열 양단 주입장치와 보강튜브 뒤틀림 감시 견인시스템을 이용한 하수관거 비굴착 전체보수기술 [ BPL공법 ]

기술개요 : 공기압 및 증기열 양단 주입장치와 보강튜브 뒤틀림 감시 견인장치를 이용하여 노후 하수관로를 굴착 교체하지 않고
기존관 내면을 라이닝하는 하수관거 비굴착전체보수 기술

신기술범위

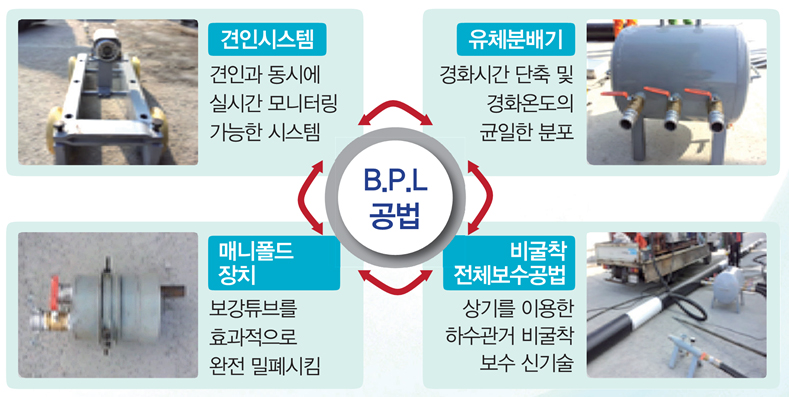

  • 공기압 및 증기열 양단 주입장치(유체분배장치 및 매니폴드) 보강튜브 뒤틀림 감시 견인장치
  • 보강튜브 뒤틀림 감시 견인장치
  • 상기 장치를 이용한 하수관거 비굴착 전체보수 기술
    -적용관경: 관경150mm ~ 1,500mm
    -적용관종: 콘트리트관, PE관, 주철관
    -적용대상: 하수관거 누수, 파손 등 결함부위 전체보수

B.P.L 공법 경제적 파급효과

  • 환경적 파급효과
  • 경제적 파급효과
  • 기술적 파급효과
  • ㆍ수질 및 토양오염방지
    ㆍ쾌적한 사회환경 유지
    ㆍ폐기물(폐 관거)의 발생억제
  • ㆍ순 공사비 11.0%~47% 보수비용 절감효과
    ㆍ굴찾공사와 비교시 포장재질 및 연결관 개소수에 따라 상이하나 기존 공법은 평균 30.2%. 본 신기술은 평균 38.7% 저렴
    ㆍ양방향 공기압 및 증기열 주입장치 사용으로 관거 보수 생산성 향상 효과
  • ㆍ보강튜브 꼬임 및 뒤틀림을 해결한 보수기술
    ㆍ양방향 공기압 및 증기열 주입장치를 이용한 경화시간 단축보수기술
    ㆍ연료소비절감 및 응축수를 효과적으로 감축시키는 시공효율성 향상기술
    ㆍ보강튜브의 신속한 삽입을 위해 견인기에서 모니터링 하면서 견인기를 제거하는 보수기술
    ㆍ장구간 보수기 양방향 공기압 및 증기열 주입으로 인한 경화보수 기술

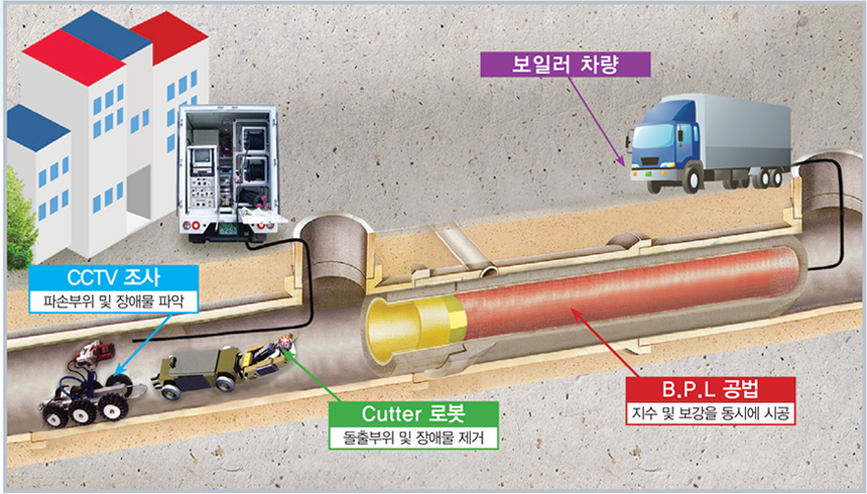

B.P.L 공법 비굴착 전체보수 공정도

B.P.L 공법 시공순서


사전조사
사전조사를 실시

준설 및 CCTY조사,
청소세정
CCTV 카메라를 투입하여 관내의 상황을 조사한 후 내부를 세정한다.
청소세정이 완료되면 보강튜브 견인준비를 시작한다.

보강튜부 관거견인
보강튜브 뒤틀림 방지 견인시스템을 이용하여 실시간 모니터링으로 시스템을 제어하여 보강튜브를 하수관거에 견인 삽입한다.

공기압 주입 및
가열강화(증기열)
양방향 주입장치를 이용하여 공기압축기로 1~56kg/cm2 압력으로
공기를 준비하여 보강튜브를 부풀린 후 증기열을 양방향으로 가열주입 하여 완전 강화시킨다.

관입구 절단,
본관 마무리
경화가 완료된 라이너의 양 끝부분을 절단하고 깨끗하게 마무리한다.

관내 검사
최종적으로 CCTV로 검사, 확인하고 자재철수 후 통수시킨다.
