관로 CCTV 촬영

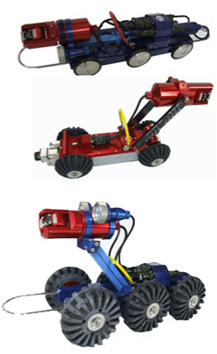

관로 TV조사 시스템

관로 T.V 카메라 조사 SYSTEM이란, 하수관이 지하 매설물이기 때문에 육안확인 검사가 곤란함에 따라 보다 합리적이고 과학적인 로보트 T.V 카메라를 관내에 집어넣고 지상에서 원격 조정을 하여 관로 내부영상을 모니터 하면서 녹화를 하기 때문에 관내 상태를 확인할 수 있는 방법이다.

상수도 공사 부문

  • 하수관 개량공사 또는 준설후(준공용)
  • 신도시, 신공단 조성시 하수관로 이상 유무조사(공공시설물인계, 인수시)
  • 구도시의 기존과로 실태파악, 특히 수계별 하수관거 정비를 위한 기본 설계를 할 때
  • 하수처리장에 하수관로를 통하여 필요없이 들어오는 과다한 不明 침입수를 찾아낼 때
  • 공단 등에서 폐수가 무단 방류되고 있는 하수관로에 TV-CAMERA 투입. 현황파악
  • 시가지 침수, 축대붕괴, 도로함몰 등의 원인 조사
  • 하수관로 보수 또는 교체 등 적합 여부를 결정하기 위한 조사
  • 그밖에 불명로선 찾기, 없어진 맨홀위치 찾기
  • 입주전후의 아파트 단지내 오우수 오접상태, 오물 不通상태 등을 조사
  • 사우원 유역 간이 오수처리장 유입관로조사
  • 도시가스관 TV조사, 전력관 내부 CCTV 촬영조사

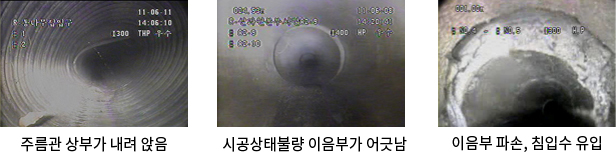

TV 조사내용

맨홀 뚜껑 파손, 맨홀 연결부 파손, 연결관 돌출, 연결관 접합부, 이음부, 침입수, 유출수, 부식 관파손 및 크랙, 곡관로, 관침하, 관구배타관통과, 폐유, 모르타르, 토사 퇴적등 유수장애원인 등을 중점 파악하게 됩니다.

조사기능 범위

  • 본관은 직경 250~1300mm
  • 연결관은 150~250mm
  • 각종 맨홀과 우수받이도 조사가능
  • 주변촬영도 동시에 하게 됩니다.

조사기능 범위

  • - 도시개발사업
    토지구획정리사업,아파트지구 개발사업 및 대지조성사업, 택지개발사업,도시계획사업 유통업무 설비 및 주차장, 시장, 유통단지, 여객터미널, 화물터미널, 학교시설 등
  • - 산업입지 및 공업단지 조성사업
    국가공단, 지방공단, 농공단지, 수출자유지역 단지, 개발공단조성 등
  • - 관광단지의 개발사업
    국가공단, 지방공단, 농공단지, 수출자유지역 단지, 개발공단조성 등
  • - 공항 및 항만 건설사업
  • - 오염하천 정화사업
  • - 오염하천 정화사업으로 시행하는 우ㆍ오수 분리 관리 설치사업
  • - 기타 관련법에 의하여 의제처리되는 하수도법 제13조의 규정에 의한 비관리청의 하수도 공사

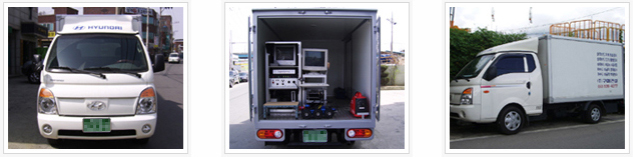

CCTV 조사차량

수밀시험

개요

지하에 매설된 우ㆍ오수관로 내부상태를 확인하려고 할 때 CCTV 카메라 로봇의 촬영을 통하여 조사할 수 있으나,
관접합부의 누수확인이 어렵다.
오수관의 접합부의 불량은 오수가 외부로 유출되어 지하수 및 토양을 오염시키거간, 지하수가 오수관 내부에 유입되어 오수량이 증가되고 농도의 저하로 인해 박테리아가 소멸되어 오수처리 기능이 저하되고 오수처리 비용이 증가되는 등 문제점이 발생되고 있음을 상기할 때 관접합부의 수밀검사를 통하여 부실시공을 방지하고 시공관리를 철저히 하여 국가 경쟁력을 키우는데 목적이 있다.

하수도 수밀검사 시공관리 지침

  • 개착공법에 의하여 부설된 중력식 하수도관은 되메우기전에 누수시험에 의한 수밀검사를 실시한다.
  • 수밀검사를 위한 누수시험 대상은 분류식 오수관과 합류식관으로서 관경 800mm미만에 대하여 실시한다.
  • 필요한 경우 맨홀 등 구조물에 대하여도 실시할 수 있다.
  • 누수시험결과 합격수준에 미치지 못한 구간은 누수지점을 찾아내어 보수하거나 재시공을 한다.
  • 누수시험 구간은 감독관이 선정하되 어느 한곳에 국한하지 말고 전지역에 대하여 골고루 실시하여야 한다.
  • 누수시험결과는 준공서류에 첨부한다.

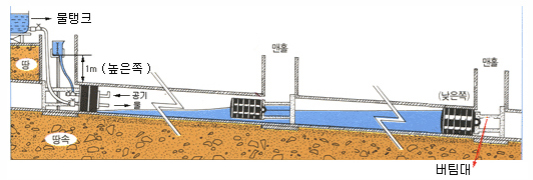

누수시험 절차

  • 관로의 낮은쪽 끝 필요에 따라 지관에 전 수압에 견딜수 있는 마개를 끼운다.피아프의 이동을 막기 위해 버팀목이 필요할 수 있다.
  • 높은쪽의 끝에도 이와 유사한 마개나 버팀목을 설치하되 호스나 수직파이프를 용이하게 세울 수 있도록 한다.
  • 기포가 차지 않도록 물을 채운다.
  • 수직시험관에 필요수위까지 물을 채운다.
  • 관로가 포화될 때 까지 최소한 30분 동안 방치한다.
  • 30분후 다시 수직시험관의 수두가 1.0m를 유지하도록 물을 채운 후 10분 이상에 걸쳐 수직시험관의 수두 1.0m를 유지하는데 필요한 물의 양을 측정한다. 수직시험관은 5분간격으로 꼭대기까지 차야한다. 물의 누수량은 직경 1m파이프의 경우 길이 1m당 1L/hr 가 넘어서는 안된다.

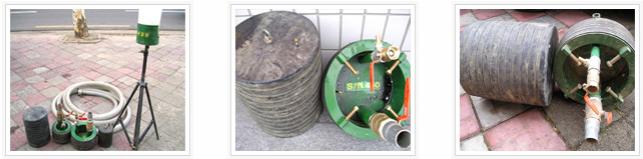

수밀장비
